PIC18F4550 USBマイコンボード(秋月)に書き込む

PIC側------PICkit2側
Vpp (1)-----1
Vdd (11)----2
Vss (12)----3
PGD(40)----4
PGC(39)----5

JP1 JP2 を解放しています。

---

デスクトップのPICkit 2 のアイコンをダブルクリックして起動させます。

---

PICkit 2 の書き込みソフトが起動しました。

---

Device Family -> PIC18F をクリックします。

---

Device: の右の -Select Part- をクリックして、PIC18F4550 をクリックして選択します。

---

File -> Import Hex をクリックして選択します。

---

HEX ファイルを選択して 開く(0)をクリックします。

 選択したファイル

---

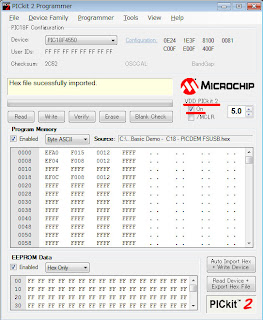

 VDD PICkit 2 の On にチェックを入れます。
マイコンボードのLEDが点灯します。
チェックを入れなくても書き込めました。

---

Write ボタンをクリックすつと、PICへの書き込みがはじまります。

---

Programming Successful と表示されれば成功です。
